Jimny(JB23) maintenance record ジムニー(JB23)整備記録





ブレーキパッドの交換は基本的に車種に関係なく同じやり方です。

Brake pad replacement is basically the same way regardless of the type of car.

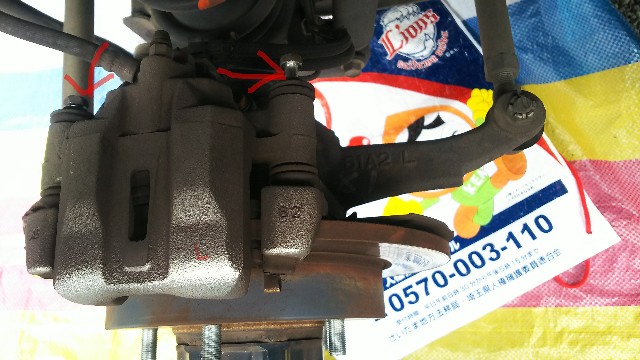

赤い矢印のボルトを緩める。

Loosen the red arrow bolt.


f:id:sakuramaru-japan:20181222162259j:image



一本だけボルトを抜く。

Pull out only one bolt.



キャリパーを持ち上げる。

Lift up brake caliper.



ブレーキパッドを交換する。

Replace brake pad parts.



ピストンを押す方法は専用工具もしくは

レンチ🔧などを使ったパワープレイ。

The way to push the piston is a special tool or power play using a wrench or the like.





組む時は手順は逆になります。

When assembling, reverse the procedure.



追記

2020年4月15日

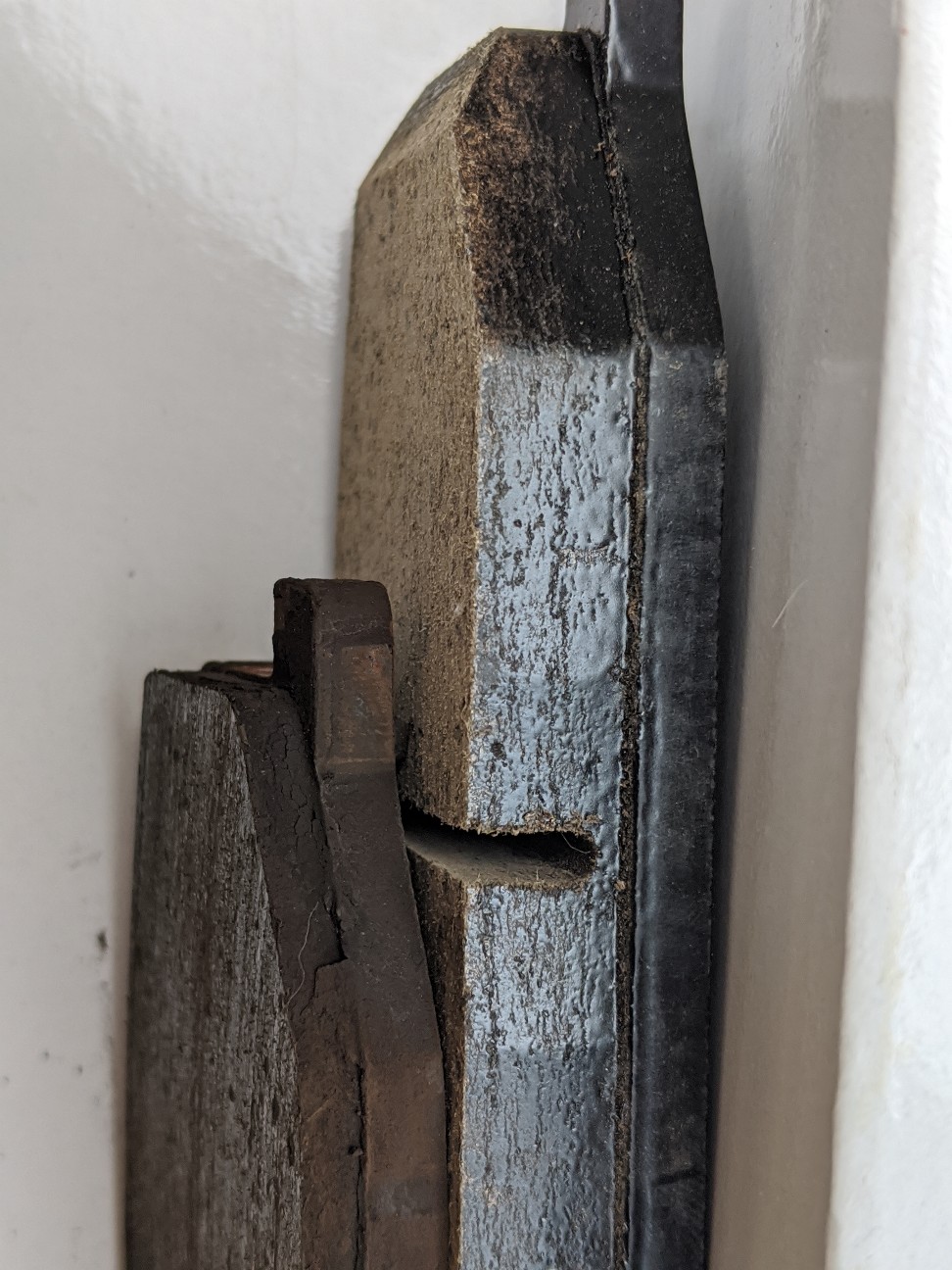

7万キロの走行でこれくらい。👇

ブレーキパッドを交換した後、ブレーキピストンを戻す前に車を動かしたところ、ブレーキが効かず冷や汗をかいた。😅

急いでサイドブレーキをかけ、ブレーキペダルを踏み続けた😂



Addendum

April 15, 2020

This is about 70,000 km.👇

After replacing the brake pads, I moved the car before returning the brake piston, and the brakes didn't work and I sweated.😅

I hurriedly applied the side brakes and continuously operated the brake pedal.😂


f:id:sakuramaru-japan:20200415150229j:image



作業は自己責任で。

Please work at your own risk.





写真の電話番号は人権擁護団体の番号です。

The telephone number written in the photograph is a human rights advocacy group in Japan.



🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙



追記

2020年11月17日

マニュアルトランスミッションの動きが悪いので、トランスミッションオイルの交換をしました。オイルが冷えていると3速ギヤ以外は入りづらい。

The manual transmission is not working properly, so I changed the transmission oil. When the oil is cold, it is difficult to enter except for the 3rd gear.

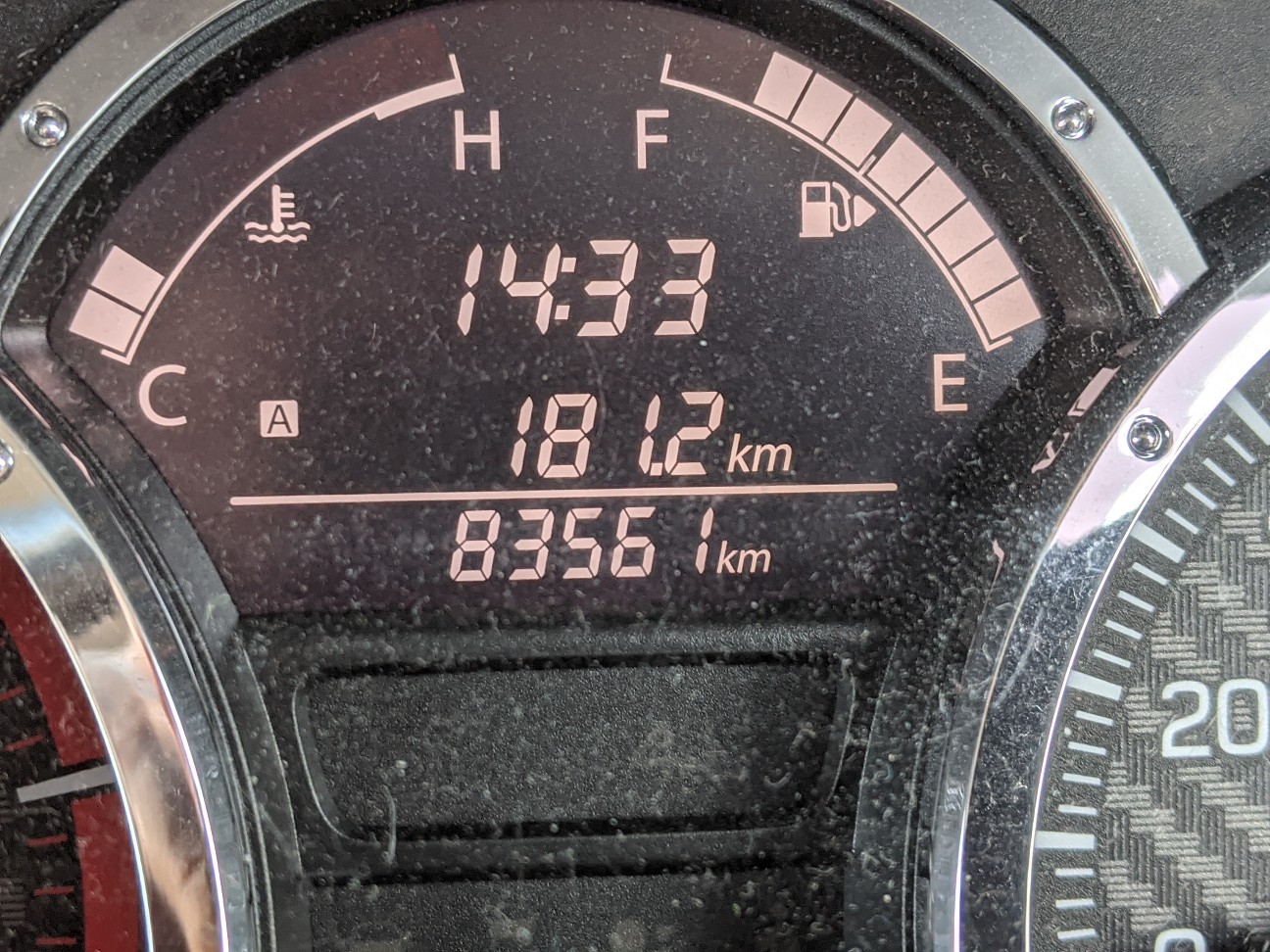

走行距離は👇これです。

The mileage is 👇 this.


f:id:sakuramaru-japan:20201117003107j:image

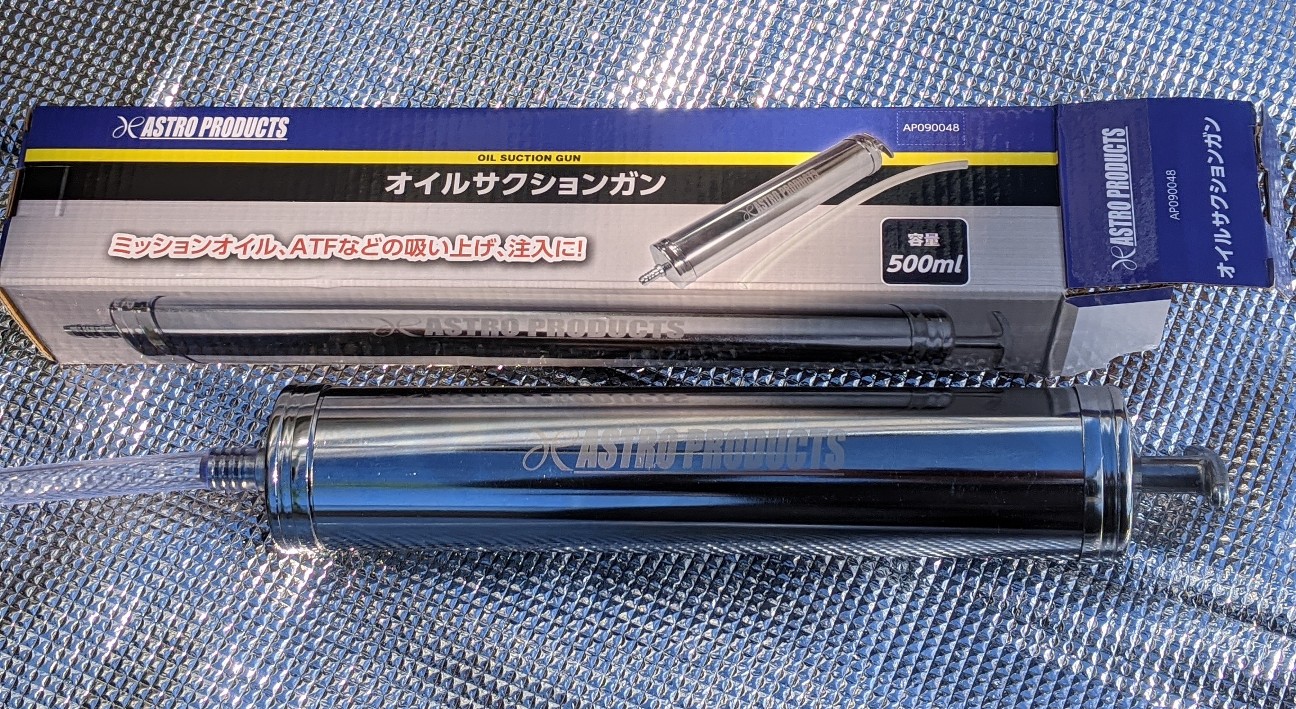

ミッションオイルを注入するポンプです。

A pump that injects mission oil.


f:id:sakuramaru-japan:20201117003421j:image

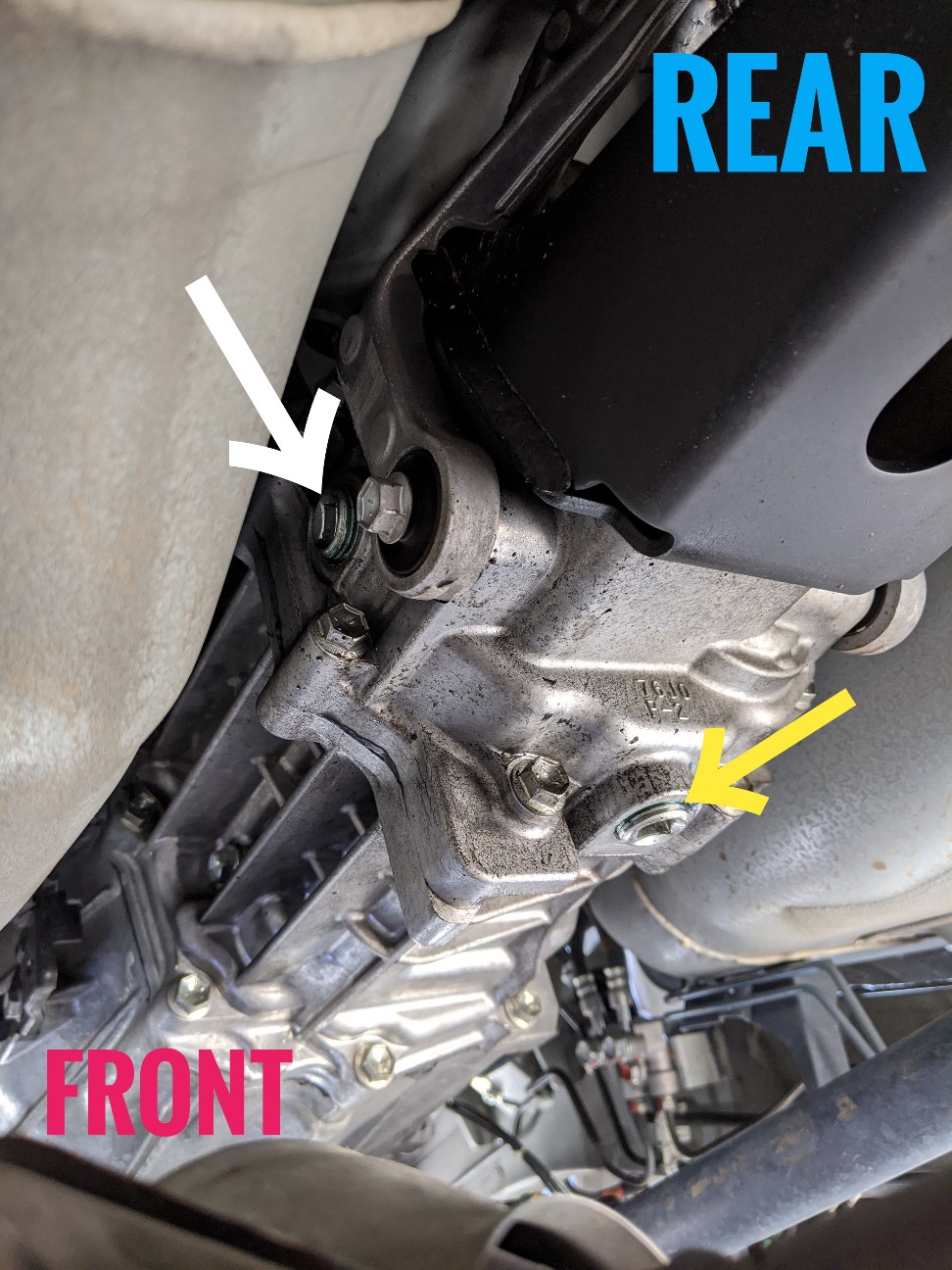

白い矢印がオイルを注入するフィラープラグ、黄色い矢印はオイルを排出するドレンプラグ。

The white arrow is the filler-plug that injects oil, and the yellow arrow is the drain-plug that drains oil.



f:id:sakuramaru-japan:20201120192206j:image

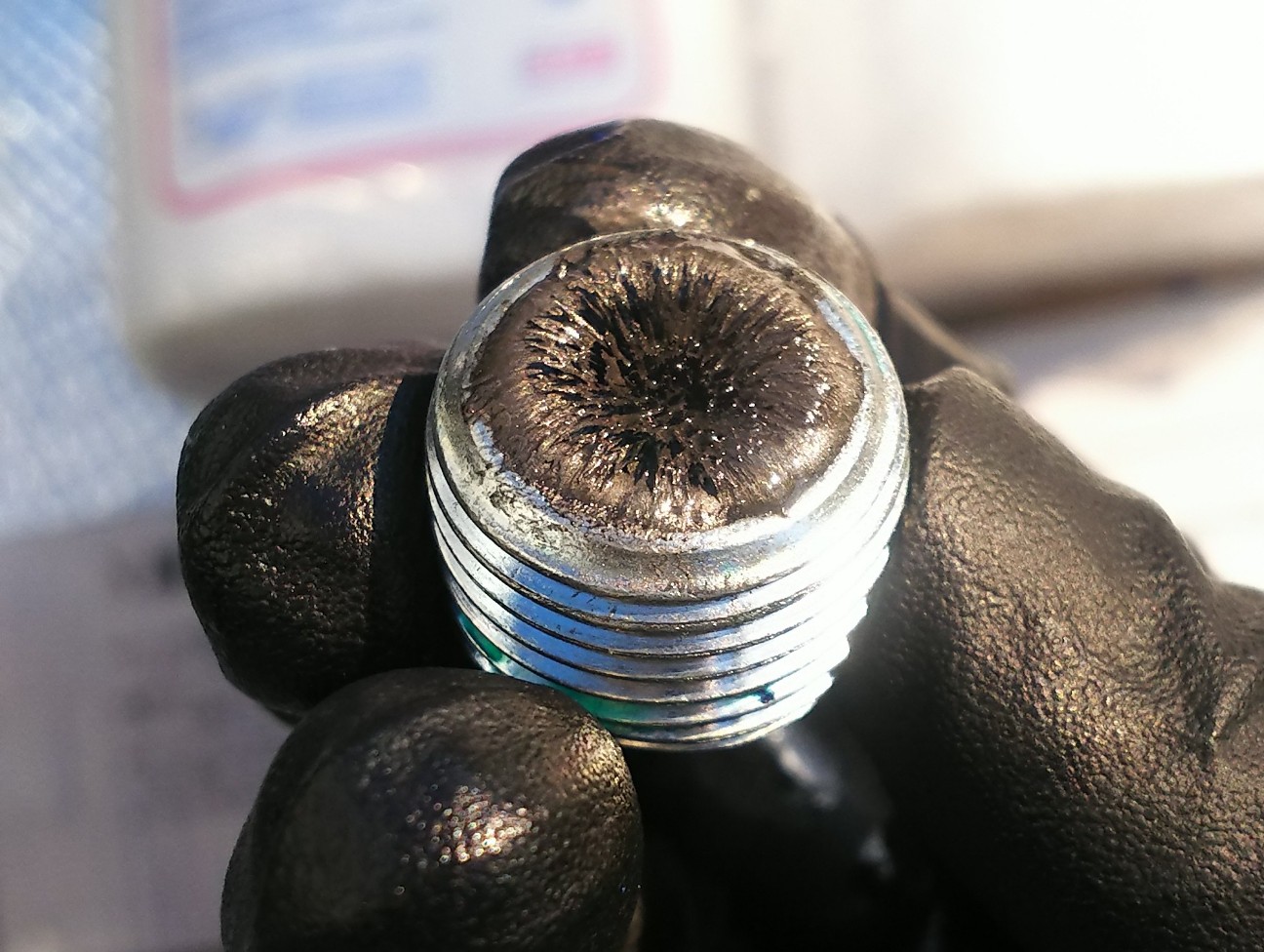

ドレンプラグには磁石がついてます。

A magnet is attached to the drain plug.


f:id:sakuramaru-japan:20201120192246j:image

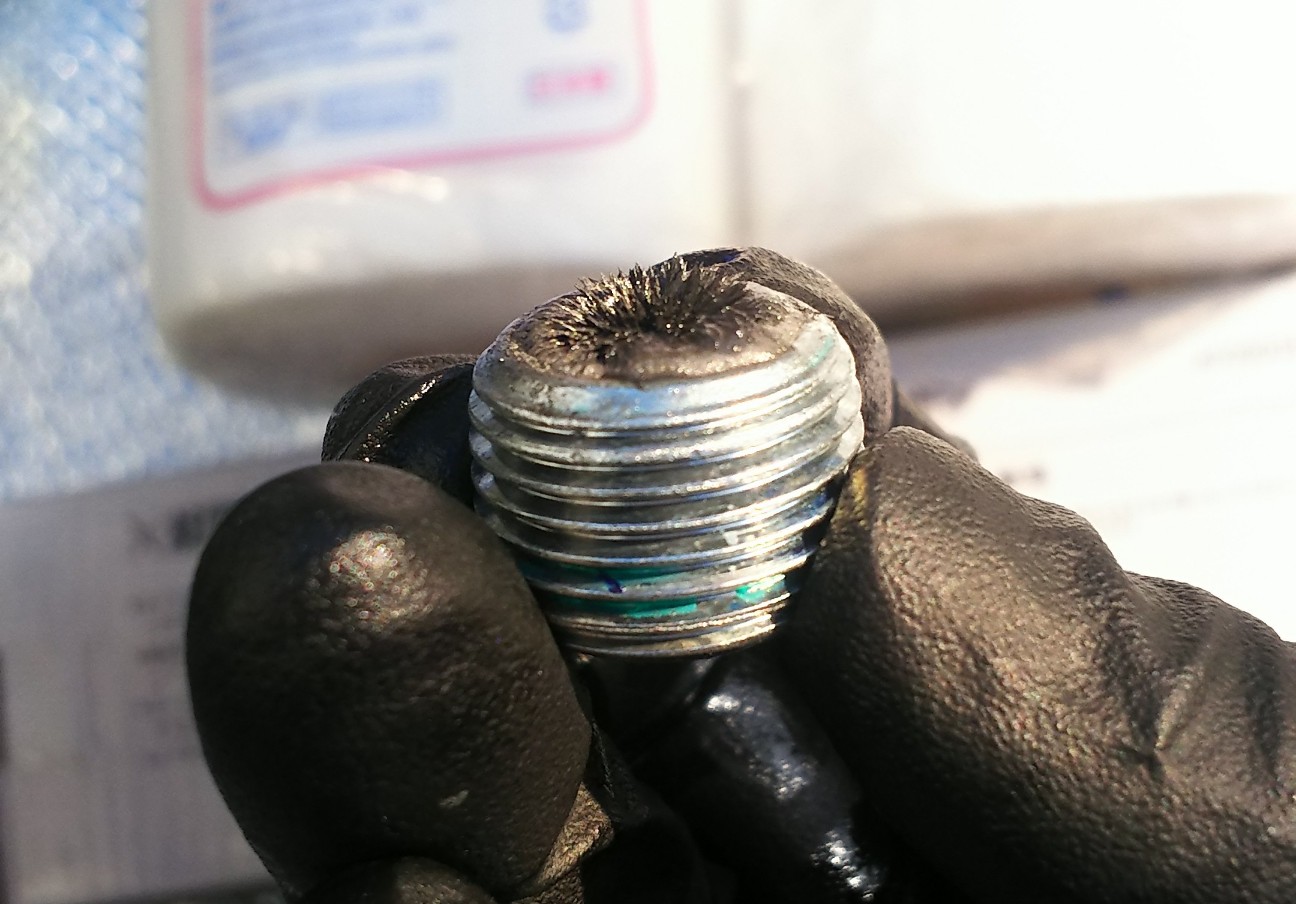

削れた金属は磁石につきます。

The scraped metal sticks to the magnet.


f:id:sakuramaru-japan:20201120192258j:image



作業の動画はYou TubeにUPするので少しお待ち下さい。

Please wait for a while as the work video will be uploaded to You Tube.

🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙



追記

2021/3/18



走行距離 約87000kmでエアクリーナーとエアコンベルト、オルタネーターベルトを交換しました🔧

I replaced the air cleaner, air conditioner belt, and alternator belt at a mileage of about 87,000 km 🔧

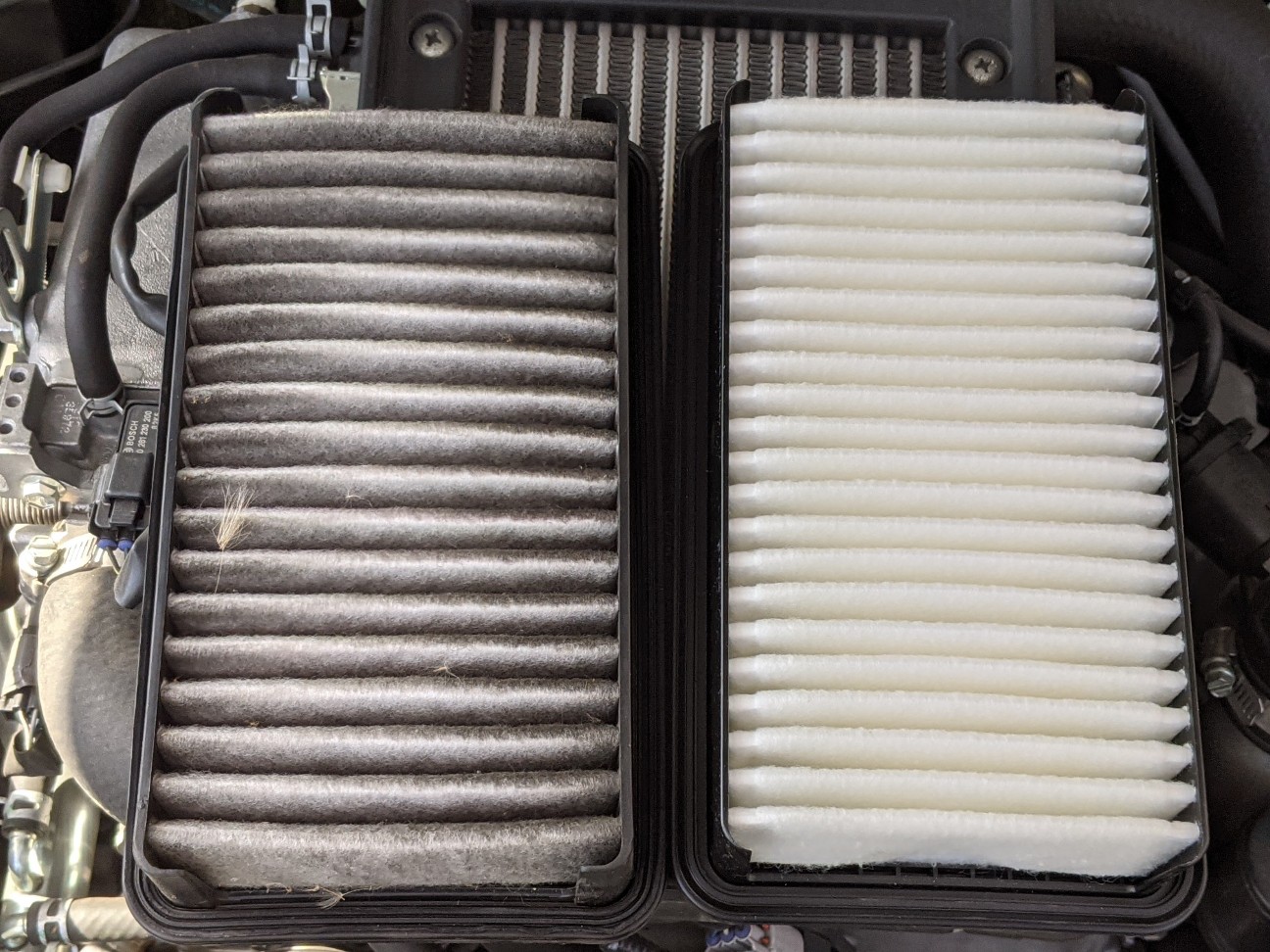

右 新品エアクリーナー

Right new air cleaner



左 古いエアクリーナー

Left old air cleaner


f:id:sakuramaru-japan:20210318154150j:image

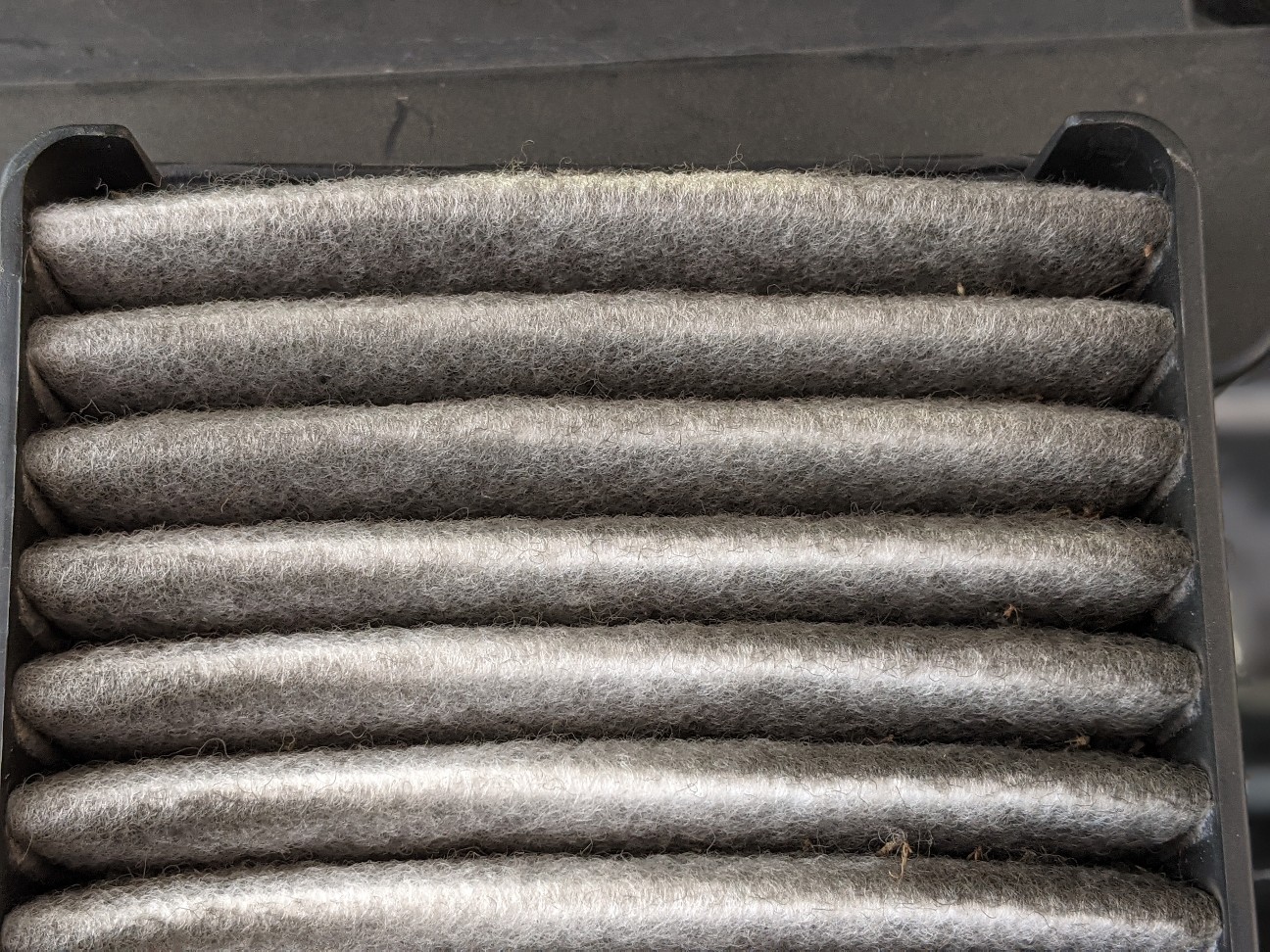

汚い


f:id:sakuramaru-japan:20210318154216j:image

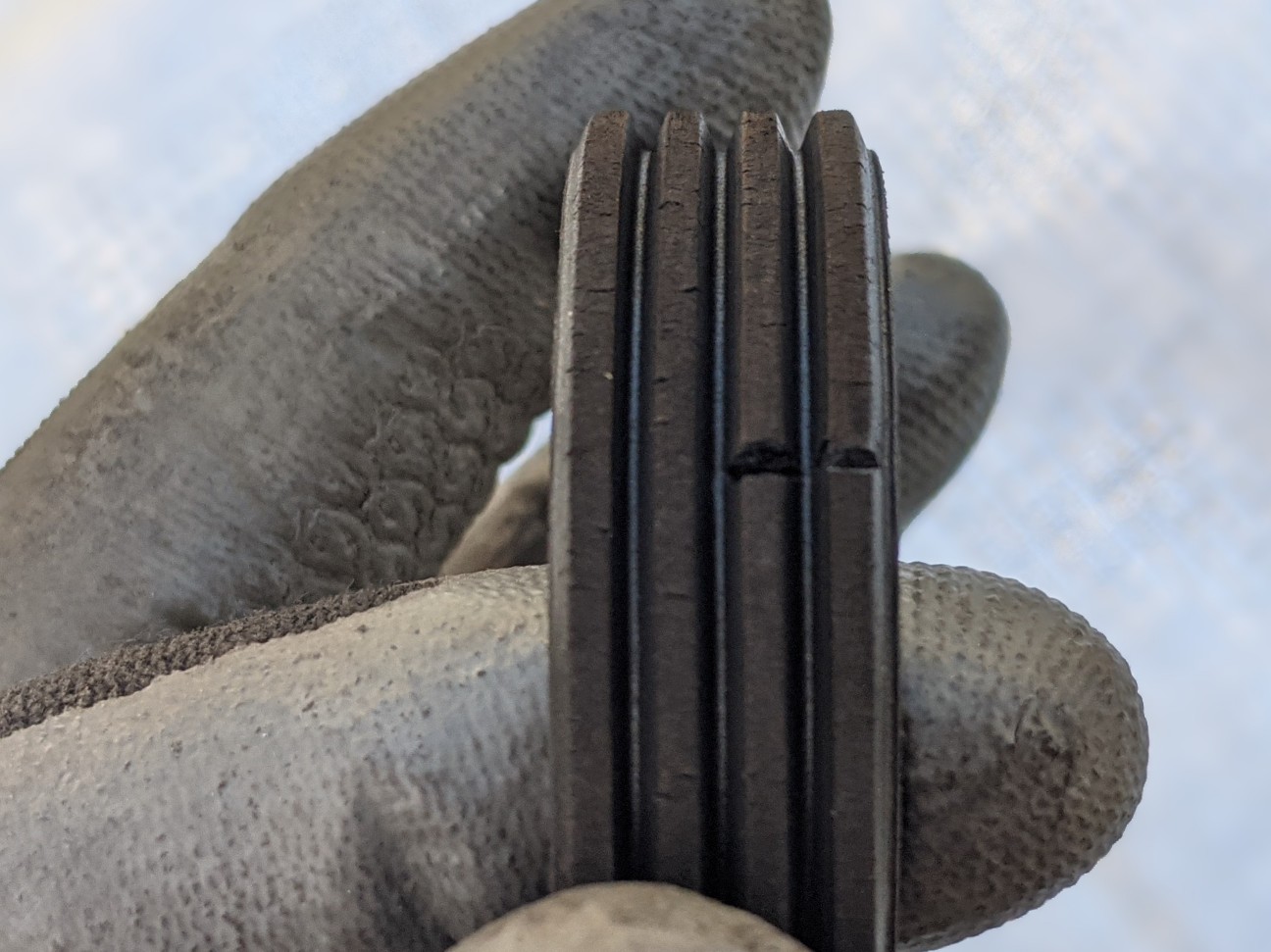

エアコンベルトは損傷が無かったが、オルタネーターベルトはベルトにヒビ割れが発生

The air conditioner belt was undamaged, but the alternator belt cracked.



f:id:sakuramaru-japan:20210318154235j:image



短い方がエアコンのベルト。

The shorter one is the air conditioner belt.



長い方がオルタネーターやウォーターポンプのベルト。

The longer one is the alternator or water pump belt.


f:id:sakuramaru-japan:20210318154247j:image

🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙🚙
